大范圍森林（草原）火災預警監控系統
MCLZ/ABC35-GT/MCLZ/ABC50-GT/MCLZ/ABC75-GT

產品介紹：
　　近年來快速發展的各種林火預警技術的應用在防御森林大火上也日漸發揮了越來越重要的作用，然而，由于森林地區地形復雜、面積巨大，林火難以及時發現，以往單純基于視頻圖像或熱像儀的火災預警方法效果極差。針對森林防火的迫切需求，先進的遠程多光譜掃描森林火災預警探測應運而生，系統采用紅外雙光譜逐點掃描技術，是目前世界上靈敏度較高的森林探測系統。
　　系統具備除霧與自動報警功能，使系統具備360度全方位，24小時全天候的監控能力，監控中心設置中央監控管理平臺，可向指揮調度人員提供全面的、可操作的現場信息。
　　結合我國森林火災預警監控國情，將國內外森林火災預警監控技術綜合比較，多光譜掃描達技術是火災報警準確度較高、能夠全天候工作，性價比較高的森林火災預警監控技術。

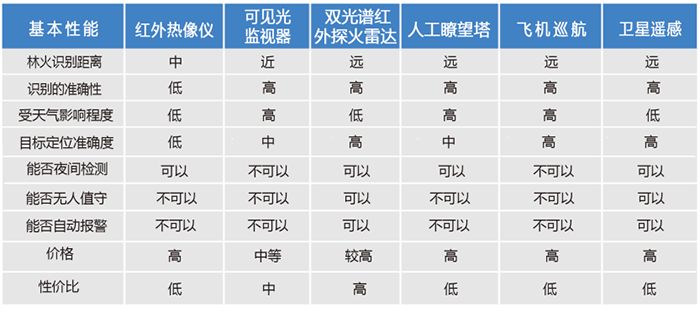

國內外三林火災預警監控技術綜合比較

系統總體設計

　　森林火災預警與報警監控管理系統由多光譜掃描火災預警探測子系統、分布智能視頻煙火探測子系統、無線傳輸子系統、電源子系統、防雷子系統、氣候環境傳感器子系統和鐵塔組成，監控中心設置中央監控管理平臺，向指揮調度人員提供全面的、可操作的現場信息。
　　本系統集成了多光譜和圖像探測兩種技術，系統早期預警效果更好。系統架構詳見圖 1 所示。

探測原理
1、雙光譜掃描大范圍火災預警探測器
（1）產品簡介
　　雙光譜掃描大范圍火災預警探測器系統主要選用火災特定的相應波段和參比波段進行紅外線感應，火焰燃燒后的煙氣均會因?yàn)槎趸嫉淖饔枚诩t外4.3微米中心波段上形成點型的輻射峰，雙光譜掃描大范圍火災預警探測系統的傳感器根據輻射特性識別林火。

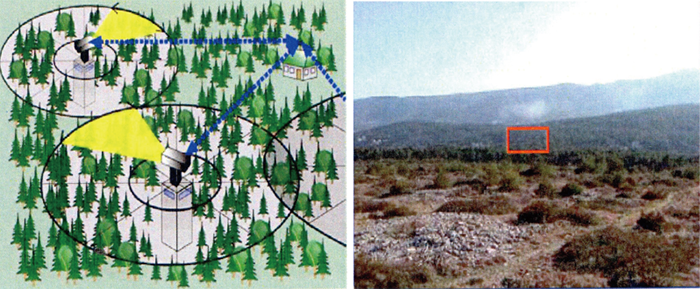

　　光譜紅外掃描火災預警探測器的原理是，用只接受2-20微米紅外輻射的傳感器接收林火特定紅外波段的紅外輻射，根據輻射特性識別林火。探測器裝在山區相對制高點的瞭望臺上，在水平360度，距離10公里半徑內逐點逐行進行搜索，可及時發現明火和暗火，因?yàn)樵撎綔y(cè)器接收的是林火（明火或暗火）發出的特定波段紅外輻射，不論白天、夜間24小時都可以工作，發現目標后自動報警，并及時把火點的坐標用有線或無線傳輸給消防指揮部門，以便及時撲救，避免造成火災。
（２）優勢與特點
　　· 排除虛警，保證自動報警的準確性。
　　· 雙光譜技術有效識別由陽光反射引起的虛警。
　　· 電子地圖數據庫可識別類似發電廠的煙筒或其他高溫固定目標。
　　· 連續跟蹤技術可識別電子干擾或其他移動的高溫目標。

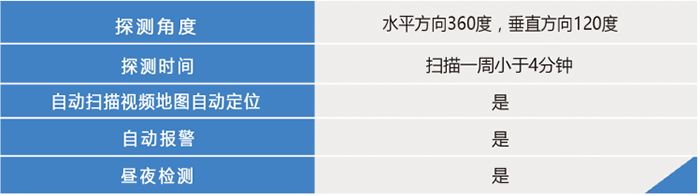

（3）技術參數

系統探測靈敏度采用探測距離和探測面積表達如下

2、分布智能視頻煙火探測子系統

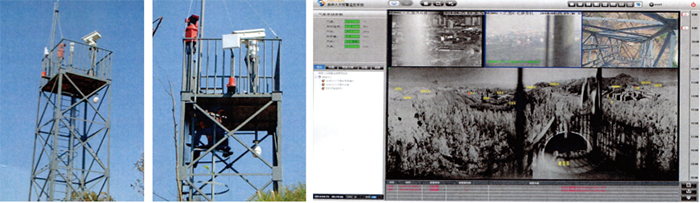

　　分布智能視頻煙火探測系統采用泰山現有的彩色雙視監控?cái)z像機和分布智能監控子站。采用大范圍熱成像/彩色（黑白）雙視監控?cái)z像機和分布智能監控子站，按照固定的掃描周期掃描防護區域，分布智能監控子站進行煙、火的自動分析，并實現視頻的數字化傳輸，以及光譜掃描子系統與分布智能視頻煙火探測子系統的聯動控制。當多光譜掃描火災預警子系統發出報警信號時，分布智能監控子站立即控制大范圍監控?cái)z像機轉動對準火災預警的位置，以便人員進行識別。

技術優勢：
（1）全天候、全天時自動監測報警
（2）兩種探測模式，無誤報。
（3）大范圍探測，發現火源定點準確
（4）自動生成高清全景地圖
（5）升級改造簡便
