（1）壁掛式超細干粉滅火裝置結構

　　滅火裝置由鋼制外殼、內裝置燃?xì)獍l(fā)生器、隔爆管、固定架、ABC超細干粉滅火劑等組成。

　　（2）壁掛式超細干粉滅火裝置工作原理

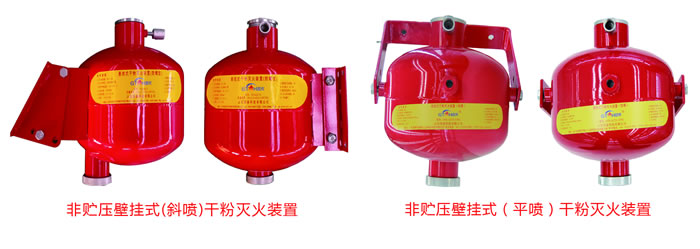

　　壁掛式干粉滅火裝置固定安裝在保護區域內，其中壁掛式斜噴型，可以通過調節滅火裝置與固定架安裝位置，實現滅火裝置噴口與地面成45°、60°、67.5°，從而更好地使噴口朝著被保護的區域。壁掛式平噴型，當固定架水平安裝時，通過松緊螺栓，可以使滅火裝置在0°～45°范圍內向下調節，從而更好地使噴口朝著被保護的區域。滅火裝置能夠通過溫感和煙感或紅紫外線傳感器自動探測電引發啟動或控制手動啟動。滅火裝置的噴口用鋁薄膜封閉，當滅火裝置接到啟動信號（自動或手動）時，引發器點燃產氣劑，產氣劑被激活，迅速產生氣體，氣體在殼體內迅速膨脹，殼體內部壓力增大，當氣體壓力達到一定數值后，氣體與超細干粉充分混合，并將噴口鋁膜沖破，超細干粉滅火劑向保護區快速噴射并迅速向四周彌漫，形成全淹沒霧狀滅火狀態，火焰在超細干粉滅火劑的物理和化學雙重作用下被撲滅。
